引子：由于学校的网络是使用PPPoE进行拨号上网，但是有非常多的限制，所以就产生了学习PPPoE的想法。

PPPoE全称 Point to Point Protocol over Ethernet，解释起来就是，点对点协议在以太网上的实现。下面具体讨论的是PPPoE中CHAP。

完成一个PPPoE拨号流程可以具体的分为三大部分：

1.发现阶段 2.LCP协商阶段 3.CHAP认证阶段

发现阶段（Discovery）

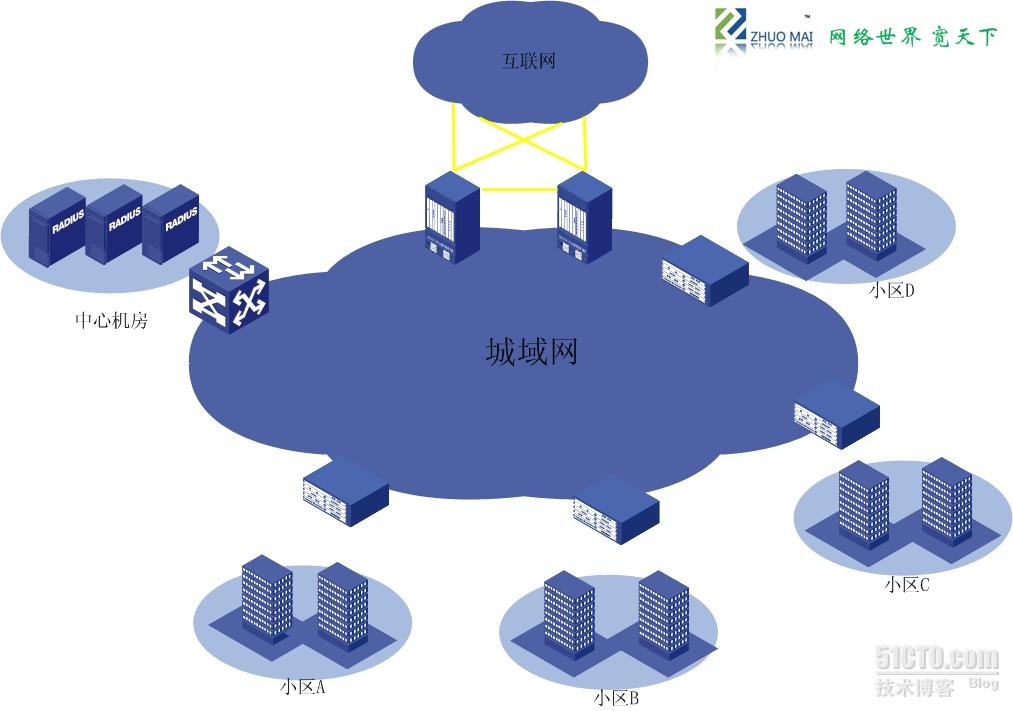

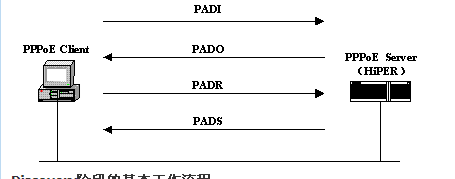

Discovry的工作流程

第一步客户端发送一个PADI（PPPoE Active Discovery Initiation）数据包，目标地址设置为广播地址即(ff:ff:ff:ff:ff:ff)，以太网络层的Type设置为0X6388表明是PPPoE的Discovery阶段的数据包，CODE域设置为0X09,Session ID必须被设置为0X0000。当访问集中器接收到它可以提供服务的PADI包，它通过发送一个PADO（PPPoE Active Discovery Offer）包来响应。目标地址是发送PADI的主机的单播地址。CODE域被设置为0x07，同时，Session ID必须被设置为0x0000。 PADO包必须包含一个AC名称（AC-Name）标签，其中有访问集中器的名称；还有一个标记此次会话的AC-Cookie。主机发送PADR（PPPoE Active Discovery Request）包给被选中的访问集中器。目标地址被设置为这个发送PADO的访问集中器的单播以太网地址。CODE域被设置为0x19，同时，Session ID必须被设置为0x0000。PADR包包含一个AC-Cookie标签，这个标签的值为主机收到的PADI包中的AC-Cookie的值。当访问集中器接收到PADR包时，它开始准备开始一个PPP会话。它为PPPoE会话创建一个唯一的会话ID（Session ID），并用PADS（PPPoE Active Discovery Session-confirmation）包回复给主机。目标地址域设置为发送PADR的主机的单播以太网地址。CODE域设置为0x65，同时，SESSION_ID必须设置为刚为本次PPPoE会话创建的唯一值。发现阶段完成后，双方通信的Sesiion ID已经建立，那就开始进入协议协商阶段（LCP）

LCP阶段

主机发送Request包，PPP协议的Protocol设置为0XC021表明为Link Control Protocol,在Link Control Protocol下，主机一般设置最大接收单元，魔术字，Protocol Field Compression，Address and Control Field Compression，回调参数。Identifier设置为0X00表明是第一次的request包。对于CHAP认证，这里只需要魔术字和最大接收单元，其他的都得拒绝。所以AC服务器就发送拒绝包，PPP Link Control Protocol域的CODE设置为0X04，Options项列出拒绝的内容。被拒绝后，主机会按照AC服务器发的拒绝包重新发过Request包PPP Identifier设置为0X01表明是第二次发的Request包。此时AC服务器也好发一个Request包，PPP Options选项包含最大接收单元，认证协议（CHAP则为0XC223）,魔术字。一般没什么问题，双放都会各发一个ACK包来确认刚刚的配置请求。确认完后，主机就会开始发若干个(一般是三个)Identification包，PPP Link Control Protocol的CODE设置为0X12,Options包含AC服务器发的确认包中的魔术字，和一些Message。主机发完这些包后，就进入CHAP认证阶段。
